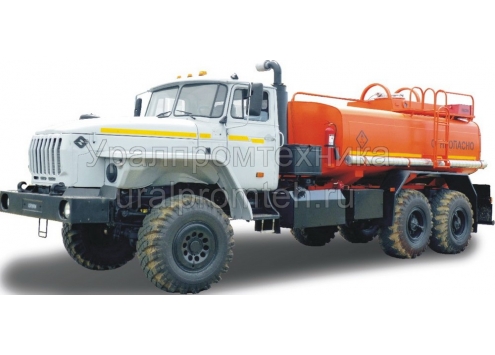

Автотопливозаправщик АТЗ-10 Урал-4320
Автотопливозаправщик - АТЗ-10 на шасси Урал 4320 Топливозаправщик АТЗ на шасси Урал 4320 Цистерна топливозаправщик - АТЗ-10 на шасси Урал 4320
Автоцистерна - топливозаправщик, Урал 4320 Новый топливозаправщик АТЗ-10, Урал 4320
Автотопливозаправщик АТЗ-10 (длиннобазовое шасси Урал-4320) (Код модели: 2101)

Автотопливозаправщик (бензовоз) на шасси Урал-4320 предназначен для краткого хранения, транспортирования и заправки светлыми нефтепродуктами плотностью 0,7-0,83 г/см3, с возможностью раздачи топлива.

Рассчитан на эксплуатацию по дорогам I-IV категории.

Условия эксплуатации: в районах с умеренным и тропическим сухим климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +45˚С при безгаражном хранении.

Автотопливозаправщик - АТЗ-10 на шасси Урал 4320 Топливозаправщик АТЗ на шасси Урал 4320 Цистерна топливозаправщик - АТЗ-10 на шасси Урал 4320
Автоцистерна - топливозаправщик, Урал 4320 Новый топливозаправщик АТЗ-10, Урал 4320

Технические характеристики

Модель автотопливозаправщика
Модель шасси Урал 4320-1912-60, -62, -70, -72, -74
Колесная формула 6х6
Объем цистерны, м3 10
Весовые характеристики
Грузоподъемность, кг 11200
Масса снаряженного автомобиля, кг 10100
Полная масса автомобиля, кг 21300
Распределение нагрузки по осям (снаряж / полная), кг
     - на переднюю ось 5010 / 5290
     - на заднюю тележку 5090 / 16010
Габаритные характеристики

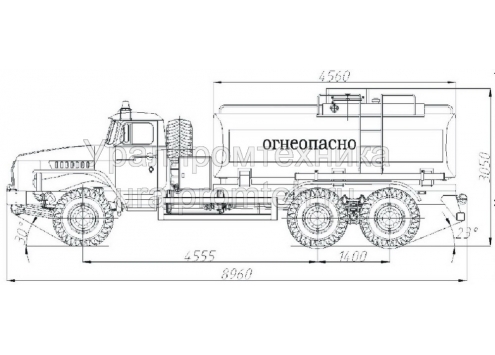

Габаритные размеры, мм
     - длина 8960
     - ширина 2550
     - высота 3050
База, мм 4555 + 1400
Колея передних / задних колес, м 2010 / 2010
Цистерна
Объем цистерны, м3 10
Поперечное сечение «чемоданное», «эллипс»
Количество отсеков 1
Материал цистерны 09Г2С
Оборудование
Насос СВН-80А, СЦЛ-01
Максимальная глубина самовсасывания, м 6,5
Привод насоса от КОМ
Узел выдачи топлива:
     - счетчик
     - фильтр
     - пистолет раздаточный

ППО-25-1.6
ФЖУ-25-1.6
Рк-20
Двигатель
Модель
Урал 55571 (5557)-1151-60 - ЯМЗ-65674
Урал 55571 (5557)-1151-62 - ЯМЗ-65672
Урал 55571 (5557)-1151-70 - ЯМЗ-53653
Урал 55571 (5557)-1151-72 - ЯМЗ-53623
Урал 55571 (5557)-1151-74 - ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
Рабочий объем, л
ЯМЗ-65674, ЯМЗ-65672 – 11,15
ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65
Номинальная мощность, кВт (л.с.)
ЯМЗ-65674 – 167,5 (230)
ЯМЗ-65672 – 197 (270)
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
Максимальный крутящий момент, Нм
ЯМЗ-65674 – 879
ЯМЗ-65672 – 1124
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
Трансмиссия
Сцепление
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
Коробка передач
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом и постоянно включенным приводом на передний мост
Ведущие мосты Проходного типа с верхним расположением главной передачи
Карданная передача Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
Тормозная система
Рабочая тормозная система Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные
Вспомогательная тормозная система Моторный тормоз-замедлитель с пневматическим приводом
Шины
Шины
425/85R21 с регулируемым давлением
КАМА-1260, Бел-1260, О-184
Электрооборудование
Номинальное напряжение, В 24
Аккумуляторная батарея 2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л 300+210
Кабина Цельнометаллическая, 3-местная, 2-дверная
Дополнительное оборудование Централизованная система контроля и регулирования давления воздуха в шинах.

Базовая комплектация:

  • Алюминиевые крышки горловин «Промприбор»
  • Дыхательный клапан на каждый отсек «Промприбор»
  • Стальная площадка обслуживания из просечного листа
  • Донные клапаны «Промприбор»
  • Шаровые краны
  • Быстроразъемные соединения Kamlok
  • Напорно-всасывающие рукава
  • Жестяные пеналы для напорно-всасывающих рукавов
  • 2 огнетушителя
  • Противооткатные упоры
  • Окраска «Teknodur»

Дополнительная комплектация:

  • Алюминиевые крышки горловин Civacon
  • Напорно-всасывающие рукава Elaflex, Gassoflex
  • Быстроразъемные соединения Elaflex
  • Блок пневмоуправления донными клапанами «Промприбор»
  • Ограничитель уровня налива «Промприбор»
