Трубоплетевозный автопоезд: автомобиль-тягач МАЗ-641705 с прицепом-роспуском 904704
Трубоплетевозный автопоезд: автомобиль-тягач МАЗ-641705 с прицепом-роспуском 904704
Версия для печати
 |
 |
 |
 |

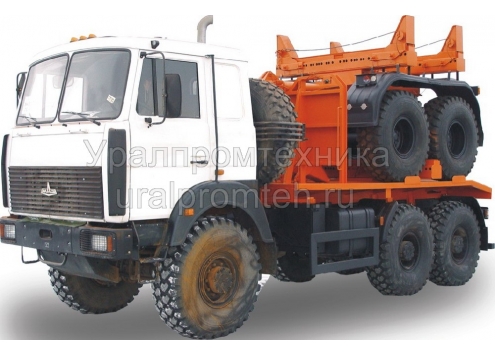

Автопоезд трубоплетевозный включает в себя автомобиль-тягач трубоплетевоз 690215 и прицеп-роспуск 904704 на шасси Маз 641705-210Р.
Автопоезд трубоплетевозный предназначен для перевозки труб диаметром от 530 до 1420 мм длиной 12 м преимущественно вне дорог с твердым покрытием и по технологическим дорогам, а также плетей (секций труб) того же диаметра длиной до 36 м вдоль трассы строительства трубопровода.
Перевозка длинномерных грузов осуществляется на кониках автомобиля-тягача и прицепа-роспуска.

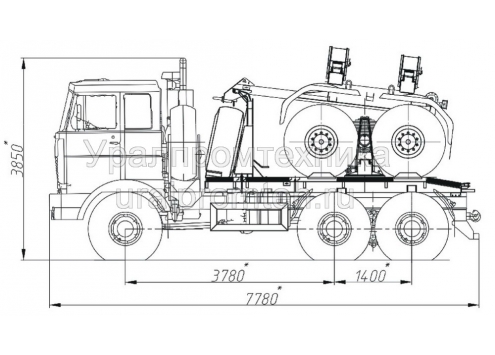

В транспортном положении прицеп-роспуск может перевозиться на платформе тягача.
Условия эксплуатации: при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.
|
|
|
|
Технические характеристики
Выпуск шасси экологического класса "Евро-3" прекращен с 1 января 2013 г.
Перейти к характеристикам лесовозного автопоезда на шасси "Евро-4"
| Модель автомобиля-тягача трубоплетевозного | 690215 |
| Модель шасси | Маз 641705-210Р |
| Колесная формула | 6х6 |
| Грузоподъемность автопоезда, кг | 15000 |
| Весовые характеристики | |
| Грузоподъемность автопоезда, кг | 15000 |
| Масса снаряженного автомобиля, кг | 12825 |
| Полная масса автомобиля, кг | 27975 |
| Распределение нагрузки по осям, кг (снаряженная / полная) | |
| - на переднюю ось | 6470 / 7130 |
| - на заднюю тележку | 6355 / 20845 |
| Габаритные характеристики | |
| Габаритные размеры, мм | |
| - длина | 7780 |
| - ширина | 2550 |
| - высота | 3850 |
| База, мм | 3780 + 1400 |
| Двигатель | |
| Модель |
ЯМЗ-238ДЕ2 Дизельный, четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха |
| Рабочий объем, л | 14,86 |
| Номинальная мощность, кВт (л.с.) | 243 (330) |
| Максимальный крутящий момент, Нм | 1274 |
| Трансмиссия | |
| Коробка передач | МАЗ-543205, механическая, десятиступенчатая |
| Раздаточная коробка | Механическая, с блокируемым межосевым дифференциалом |
| Тормозная система | |
| Рабочая тормозная система | Привод пневматический |
| Шины | |
| Шины |
16,00 R20 (мод. Бел-95) с регулируемым давлением |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Емкость топливного бака, л | 350 |
| Кабина | Цельнометаллическая, 3-местная, 2-дверная |
| Коники | Сварная конструкция из стандартных профилей и листового проката. К раме присоединяются посредством болтовых соединений. |
| Буксирная поперечина | Крюк-петля |
Прицеп-роспуск трубоплетевозный 904704
| Модель прицепа-роспуска трубоплетевозного | 904704 |
| Весовые характеристики | |
| Грузоподъемность, кг | 15000 |
| Масса снаряженного прицепа, кг | 4300 |
| Распределение нагрузки, кг | |
| - на переднюю ось | 9650 |
| - на заднюю тележку | 9650 |
| Габаритные характеристики | |
| Габаритные размеры, мм | |
| - длина | 4480 |
| - ширина | 2550 |
| - высота | 2680 |
| База, мм | 1570 |
| Количество осей / колес | 2 / 4 |
| Оборудование | |
| Дышло | Сварное, съемное, коробчатого сечения, из двух составных балок, складывающееся |
| Коники | Сварной конструкции, имеющий основание и откидные стойки, шарнирно соединенные с основанием коника |
| Подвеска | Балансирная, рессорная |
| Тормоза | Барабанного типа |
|
|
|
|
