Трубоплетевозный автопоезд: автомобиль-тягач КамАЗ-43118 (596015) с прицепом-роспуском 9047T
Трубоплетевозный автопоезд: автомобиль-тягач КамАЗ-43118 (596015) с прицепом-роспуском 9047T
Версия для печати
 |
 |
 |

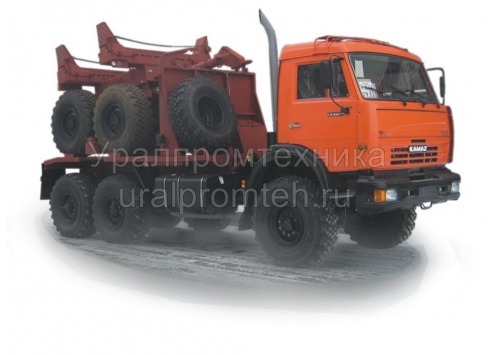

Автопоезд трубоплетевозный включает в себя автомобиль-тягач трубоплетевоз 596015 и прицеп-роспуск 9047T-03 на шасси Камаз-43118-10.
Автомобиль-трубоплетевоз 596015, разработан на базе шасси Камаз-43118-10 с колесной формулой 6х6 и предназначен для перевозки в составе автопоезда с прицепом-роспуском труб диаметром от 530 мм до 1420 мм длиной 12 м, а также для перевозки плетей (секций труб) до 36м. преимущественно вне дорог с твердым покрытием и на технологических дорогах, а также плетей (секций труб) того же диаметра длиной до 36 м вдоль трассы строительства трубопровода.
Перевозка длинномерных грузов осуществляется на кониках автомобиля-тягача и прицепа-роспуска.
В транспортном положении прицеп-роспуск может перевозиться на платформе тягача.
Условия эксплуатации: при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.
|
|
|
Технические характеристики
Выпуск шасси экологического класса "Евро-3" прекращен с 1 января 2013 г.
Перейти к характеристикам трубоплетевозного автопоезда на шасси "Евро-4"
| Модель автомобиля-тягача трубоплетевозного | 596015 |
| Модель шасси | Камаз 43118-10 |
| Колесная формула | 6х6 |
| Грузоподъемность, кг | 10200 |
| Весовые характеристики | |
| Грузоподъемность, кг | 10200 |
| Масса снаряженного автомобиля, кг | 10065 |
| Полная масса автомобиля, кг | 20490 |
| Распределение нагрузки по осям, кг (снаряженная / полная) | |
| - на переднюю ось | 4810 / 5325 |
| - на заднюю тележку | 5255 / 15165 |
| Габаритные характеристики | |

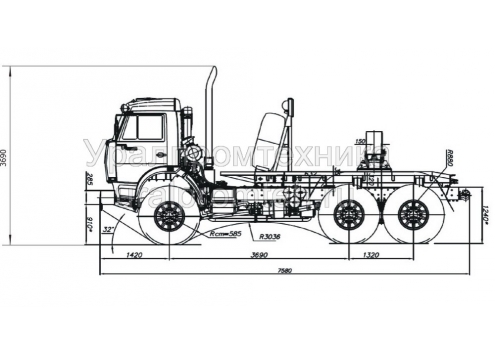

| Габаритные размеры, мм | |
| - длина | 7580 |
| - ширина | 2500 |
| - высота | 3690 |
| База, мм | 3690 + 1320 |
| Колея передних / задних колес, м | 2050 / 2050 |
| Двигатель | |
| Модель |
КАМАЗ 740.13-260 Дизельный, четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха |
| Рабочий объем, л | 10,85 |
| Номинальная мощность, кВт (л.с.) | 191 (260) |
| Максимальный крутящий момент, Нм | 932 |
| Трансмиссия | |
| Сцепление | Диафрагменное с пневматическим усилителем |
| Коробка передач |
Камаз-154 механическая, десятиступенчатая |
| Раздаточная коробка | Механическая, двухступенчатая с блокируемым межосевым дифференциалом. Управление пневматическое |
| Подвеска | |
| Передняя | Рессорная |
| Задняя | Рессорная |
| Тормозная система | |
| Рабочая тормозная система | Привод пневматический |
| Шины | |
| Шины |
1260х425-533Р (425/85 R21) с регулируемым давлением |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Емкость топливного бака, л | 350 |
| Кабина | Расположена над двигателем с высокой крышей, без спального места |
| Коники | Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы |
| Буксирная поперечина | Крюк-петля |
| Дополнительное оборудование | Централизованная система контроля и регулирования давления воздуха в шинах |
Прицеп-роспуск трубоплетевозный 9047T
| Модель прицепа-роспуска трубоплетевозного | 9047T |
| Весовые характеристики | |
| Грузоподъемность, кг | 10700 |
| Масса снаряженного прицепа, кг | 4300 |
| Распределение нагрузки, кг | |
| - на переднюю ось | 7500 |
| - на заднюю тележку | 7500 |
| Габаритные характеристики | |
| Габаритные размеры, мм | |
| - длина | 4070 |
| - ширина | 2500 |
| - высота | 2180 |
| База, мм | 1320 |
| Количество осей / колес | 2 / 4 |
| Оборудование | |
| Коники | Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы |
| Подвеска | КамАЗ, балансирная, рессорная с реактивными штангами. |
| Тормоза |
Рабочие – двухконтурные, привод пневматический, тормозные механизмы всех колес – барабанного типа с АБС. Стояночные тормоза – механические с ручным приводом на рабочие тормоза колес задней оси. |
|
|
|
|
