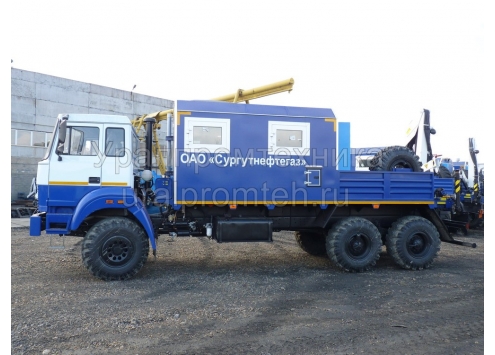

Агрегат для ремонта и обслуживания станков-качалок АРОК (Урал-4320, модель 69022P) (Код модели: 3301)
Агрегат для ремонта и обслуживания станков-качалок АРОК (Урал-4320, модель 69022P) (Код модели: 3301)
Версия для печати| Модель автомобиля АРОК | 69022P |
| Модель шасси | Урал 4320-4951-78, -80, -82 |
| Колесная формула | 6х6 |
| Масса перевозимого груза, кг | 3825 |
| Весовые характеристики | |
| Масса перевозимого груза, кг | 3825 |
| Масса снаряженного автомобиля, кг | 12490 |
| Полная масса автомобиля, кг | 16315 |
| Распределение нагрузки по осям от полной массы, кг | |
| - на переднюю ось | 4085 |
| - на заднюю тележку | 12230 |
| Габаритные характеристики | |

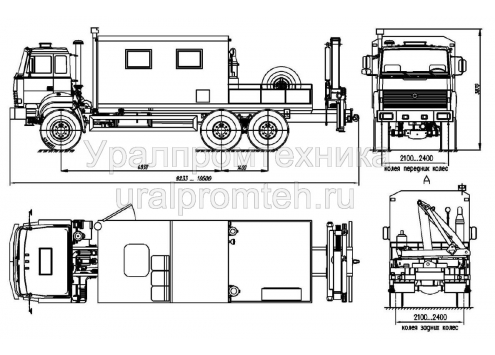

| Габаритные размеры, мм | |
| - длина | 9360…10500 |
| - ширина | 2500 |
| - высота | 3870 |
| База, мм | 4830 + 1400 |
| Колея передних / задних колес, м | 2010 / 2040 |
| Двигатель | |
| Модель |
Урал 4320-4951-78 – ЯМЗ-53653
Урал 4320-4951-80 – ЯМЗ-53623
Урал 4320-4951-82 – ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
|
| Рабочий объем, л | ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65 |
| Номинальная мощность, кВт (л.с.) |
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
|
| Максимальный крутящий момент, Нм |
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
|
| Трансмиссия | |
| Сцепление |
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
|
| Коробка передач |
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
|
| Раздаточная коробка | Механическая, двухступенчатая с блокируемым межосевым дифференциалом и постоянно включенным приводом на передний мост |
| Ведущие мосты | Проходного типа с верхним расположением главной передачи |
| Карданная передача | Открытого типа с шарнирами на игольчатых подшипниках |
| Подвеска | |
| Передняя | Зависимая, на продольных полуэллиптических рессорах с двумя гидравлическими телескопическими амортизаторами |
| Задняя | Зависимая, балансирная с реактивными штангами, на двух продольных полуэллиптических рессорах |
| Тормозная система | |
| Рабочая тормозная система | Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные |
| Вспомогательная тормозная система | Моторный тормоз-замедлитель с пневматическим приводом |
| Шины | |
| Шины | 425/85R21, КАМА-1260, Бел-1260, О-184 |
| с регулируемым давлением | |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Емкость топливного бака, л | 300+210 |
| Кабина | Цельнометаллическая, двухместная, двухдверная |
| Исполнение загрузочного пространства | Кузов-фургон с бортовой платформой и КМУ на заднем свесе |
| Гидроманипулятор | По требованию заказчика |
| Дополнительное оборудование | Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель |
| Комплектация шасси УРАЛ-М |
Пневматический привод управления раздаточной коробки Пневматический привод управления стояночным тормозом Пневматический привод тормозной системы Предпусковой подогреватель двигателя Блокировка межколесного дифференциала (БМКД) Блокировка межосевого дифференциала (БМОД) Антиблокировочная система тормозов (АБС) Дополнительный топливный бак Ремни безопасности Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ) |
Комплектация агрегата для ремонта и технического обслуживания станков-качалок АРОК с КМУ ИМ-50:
Фургон: сэндвич-панель или каркасно-металлический
Пассажирский отсек:
- входная дверь с правой стороны (низкий вход),
- три посадочных места с трех точечными ремнями безопасности,
- автономный отопитель «Планар-4Д»,
- тосольный отопитель,
- столик откидной,
- аварийно-вентиляционный люк,
- переговорное устройство, аптечка, огнетушитель.
Рабочий отсек:
- задняя дверь на грузовую площадку,
- автономный отопитель «Планар-4Д»,
- генератор EG-202 или аналог (с приводом от шасси),
- верстак (с ящиками),
- сварочный выпрямитель ВД-313,
- комплект электросварщика,
- комплект газорезательного оборудования,
- сверлильный станок,
- наждачно-обдирочный станок,
- комплект слесарного инструмента,
- огнетушитель,
- маслораздаточная установка (200л - 2шт, 100л. - 1шт).
Грузовая площадка:
- откидной правый борт,
- контейнеры: под кислородный и пропановый баллоны.
|
|
|
