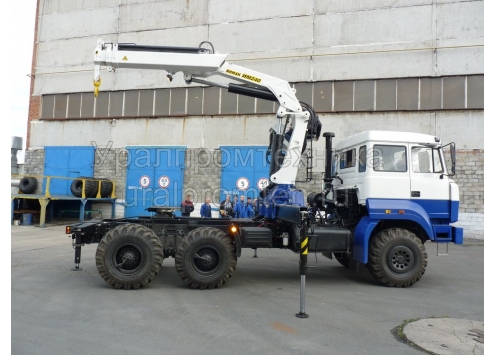

Автомобильный кран-манипулятор на шасси Урал-44202 (69022D) (Код модели: 5102)
Автомобильный кран-манипулятор на шасси Урал-44202 (69022D) (Код модели: 5102)
Версия для печати
 |
 |
 |
 |
Кран-манипулятор автомобильный оборудован гидроманипулятором и предназначен для механизации погрузочно-разгрузочных работ с различными грузами (одиночными, в контейнерах и пакетах и др.), транспортирования их по всем типам дорог в составе автопоезда с полуприцепами, предназначенными для эксплуатации с базовым ТС и имеющими радиус разворота относительно шкворня не более 1650 мм, а также для проведения монтажно-демонтажных, ремонтно-восстановительных и других работ.
Условия эксплуатации:
В районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.
|
|
|
|
Технические характеристики
| Модель автомобиля-тягача | 69022D |
| Модель шасси | Урал 44202-3511-80, -82 (Евро-5) |
| Колесная формула | 6х6 |
| Масса перевозимого груза, кг | 10000 |
| Весовые характеристики | |
| Масса перевозимого груза, кг | 10000 |
| Масса снаряженного автомобиля, кг | 10150…12250 |
| Полная масса автомобиля, кг | 20200…21800 |
| Распределение нагрузки по осям от полной массы, кг | |
| - на переднюю ось | 5400…5800 |
| - на заднюю тележку | 14400…16000 |
| Максимальная масса полуприцепа, кг | 15770…17870 |
| Габаритные характеристики | |

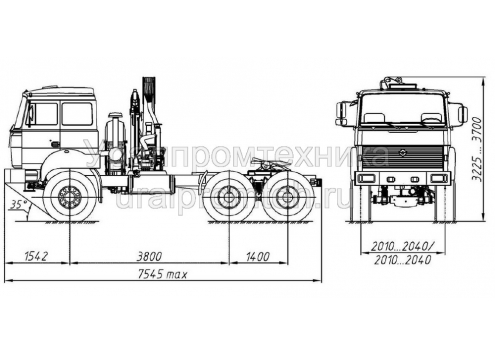

| Габаритные размеры, мм | |
| - длина | 7545 |
| - ширина | 2500 |
| - высота | 3225…3700 |
| База, мм | 3800 + 1400 |
| Колея передних / задних колес, м | 2010…2040 / 2010…2040 |
| Двигатель | |
| Модель |
Урал 55571-4551-80 – ЯМЗ-53623
Урал 55571-4551-82 – ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
|
| Рабочий объем, л | ЯМЗ-53623, ЯМЗ-53613 – 6,65 |
| Номинальная мощность, кВт (л.с.) |
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
|
| Максимальный крутящий момент, Нм |
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
|
| Трансмиссия | |
| Сцепление |
ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
|
| Коробка передач |
Механическая
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
|
| Раздаточная коробка | Механическая, двухступенчатая с блокируемым межосевым дифференциалом |
| Ведущие мосты | Проходного типа с верхним расположением главной передачи |
| Карданная передача | Открытого типа с шарнирами на игольчатых подшипниках |
| Подвеска | |
| Передняя | Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
| Задняя | Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах |
| Тормозная система | |
| Рабочая тормозная система | Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные |
| Вспомогательная тормозная система | Моторный тормоз-замедлитель с пневматическим приводом |
| Шины | |
| Шины |
425/85R21 с регулируемым давлением КАМА-1260, Бел-1260, О-184 |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Емкость топливного бака, л | 300+180 |
| Кабина | Цельнометаллическая, двухместная, двухдверная |
| Исполнение загрузочного пространства | Седельно-сцепное устройство с крано-манипуляторной установкой (КМУ) за кабиной |
| Гидроманипулятор | Кран-манипуляторная установка - по требованию заказчика |
| Дополнительное оборудование | Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель |
| Комплектация шасси УРАЛ-М |
Пневматический привод управления раздаточной коробки Пневматический привод управления стояночным тормозом Пневматический привод тормозной системы Предпусковой подогреватель двигателя Блокировка межколесного дифференциала (БМКД) Блокировка межосевого дифференциала (БМОД) Антиблокировочная система тормозов (АБС) Дополнительный топливный бак Ремни безопасности Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ) |
|
|
|
|
