Самосвал Урал-NEXT (58312S) (Код модели: 1111)
Самосвал Урал-NEXT (58312S) (Код модели: 1111)

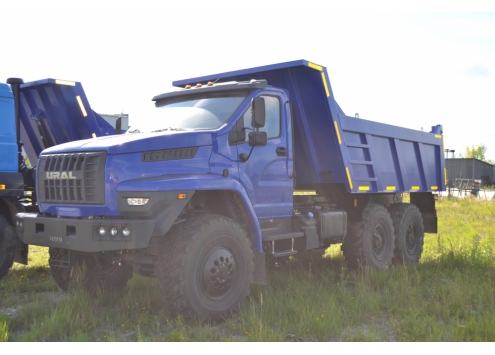

Версия для печатиАвтомобиль-самосвал 58312S с задней разгрузкой, с обогревом платформы на новом шасси Урал-NEXT.
Исполнение 1 – коробчатого типа, с задним бортом, 9,5 куб.м.
Исполнение 2 – коробчатого типа, без заднего борта, 8,5 куб.м.
Исполнение 3 – ковшового типа, без заднего борта, 7 куб.м.
Исполнение 4 – ковшового типа, с задним бортом, 8 куб.м.
Предназначен для перевозки навалочных и насыпных грузов, кроме скального грунта, в условиях промышленного и гражданского строительства.
Условия эксплуатации:
В районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.
Технические характеристики
Модель автомобиля самосвала | 58312S |
Модель шасси |
Урал 55571-6151-70, -72, -74 (Урал-NEXT) (Евро-5) Урал 5557-6151-70, -72, -74 (Урал-NEXT) (Евро-5) |
Колесная формула | 6х6 |
Масса перевозимого груза, кг | 10000 |
Объем кузова, м3 |
Исполнение 1 (коробчатого типа, с задним бортом) - 9,5 куб.м. Исполнение 2 (коробчатого типа, без заднего борта) - 8,5 куб.м. Исполнение 3 (ковшового типа, без заднего борта) - 7 куб.м. Исполнение 4 (ковшового типа, с задним бортом) - 8 куб.м. |
Направление разгрузки | Задняя разгрузка |
Весовые характеристики | |
Масса перевозимого груза, кг | 10000 |
Масса снаряженного автомобиля, кг | 10325...10525 |
Полная масса автомобиля, кг | 20525 |
Распределение нагрузки по осям от полной массы, кг | |
- на переднюю ось | 4538 |
- на заднюю тележку | 15987 |
Габаритные характеристики | |

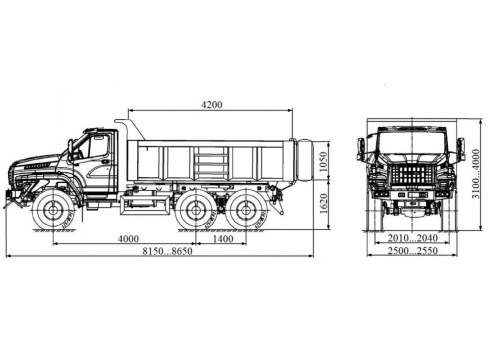

Габаритные размеры, мм | |
- длина | 8150…8650 |
- ширина | 2500…2550 |
- высота | 3100…4000 |
База, мм | 4000 + 1400 |
Колея передних / задних колес, м | 2010…2040 / 2010…2040 |
Самосвальная платформа | |
Объем платформы, м3 |
Исполнение 1 (коробчатого типа, с задним бортом) - 9,5 куб.м. Исполнение 2 (коробчатого типа, без заднего борта) - 8,5 куб.м. Исполнение 3 (ковшового типа, без заднего борта) - 7 куб.м. Исполнение 4 (ковшового типа, с задним бортом) - 8 куб.м. |
Тип |
Самосвальная с задней разгрузкой Обогрев выхлопными газами |
Направление разгрузки | Задняя разгрузка |
Угол подъема платформы, град | 55 ± 5 |
Двигатель | |
Модель |
Урал 55571 (5557)-6151-70 – ЯМЗ-53653
Урал 55571 (5557)-6151-72 – ЯМЗ-53623
Урал 55571 (5557)-6151-74 – ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
|
Рабочий объем, л | ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65 |
Номинальная мощность, кВт (л.с.) |
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
|
Максимальный крутящий момент, Нм |
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
|
Трансмиссия | |
Сцепление |
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
|
Коробка передач |
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
|
Раздаточная коробка | Механическая, с блокируемым межосевым дифференциалом |
Подвеска | |
Передняя | Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
Задняя | Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах |
Тормозная система | |
Рабочая тормозная система | Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные |
Вспомогательная тормозная система | Моторный тормоз-замедлитель с пневматическим приводом |
Шины | |
Шины |
425/85R21 с регулируемым давлением КАМА-1260, Бел-1260, О-184 |
Электрооборудование | |
Номинальное напряжение, В | 24 |
Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
Прочее | |
Емкость топливного бака, л | 300+180 |
Кабина | Цельнометаллическая двухдверная, трехместная |
Дополнительное оборудование | Централизованная система контроля и регулирования давления воздуха в шинах |
Комплектация шасси УРАЛ-NEXT |
Пневматический привод управления раздаточной коробки
Пневматический привод управления стояночным тормозом
Пневматический привод тормозной системы
Предпусковой подогреватель двигателя
Блокировка межколесного дифференциала (БМКД)
Блокировка межосевого дифференциала (БМОД)
Антиблокировочная система тормозов (АБС)
Дополнительный топливный бак
Автомагнитола 2 DIN
Электроподогрев зеркал и ветрового стекла кабины
Ремни безопасности
Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)
|
