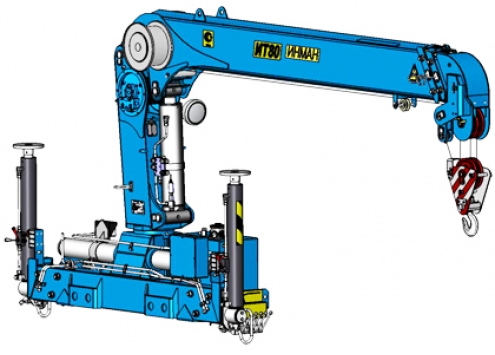

Крано-манипуляторная установка тросовая ИТ-80 (Код модели: 7701)
Крано-манипуляторная установка тросовая ИТ-80 (Код модели: 7701)
Версия для печатиМодель КМУ с тросовой подвеской крюка, грузоподъемностью 3 т. Особенностью тросового КМУ в отличие от шарнирно-сочлененных КМУ является простота конструкции, а следовательно более высокая надежность, низкие затраты на эксплуатацию и техническое обслуживание. Наличие гидравлической лебедки и тросовой подвески крюка позволяют точнее позиционировать груз, а также производить погрузочно-разгрузочные работы из-за препятствий (стен, заборов, ограждений).
Технические характеристики
Количество гидравлических выдвижных секций | 2 шт. |
Грузовой момент | 8,20 тм |
Максимальная грузоподъемность | 3 050 кг |

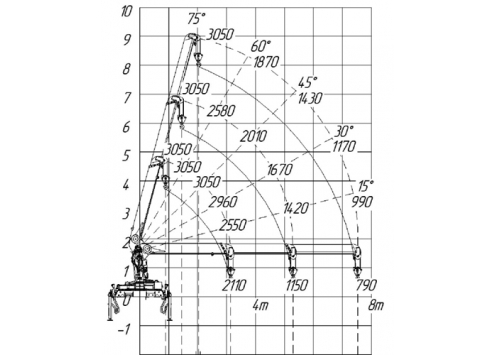

Грузоподъемность (при вылете стрелы) | 3 050 кг (2,0 м) |
2 550 кг (3,0 м) | |
1 420 кг (5,0 м) | |
790 кг (7,53 м) | |
Грузоподъемность на максимальном вылете | 790 кг |
Максимальный вылет стрелы | 7,53 м |
Рабочая температура окружающей среды, °C | - 40 ... +40 |
Максимальная высота подъема | 8,00 м |
Максимальная глубина опускания | 10,20 м |
Способ управления | Гидравлический |
Угол поворота колонны | 390 град. |
Место управления | С земли, ДУ |
Транспортное положение опор | Вверх |
Способ выдвижения опор | Ручной |
Стандартная база опор | 4 234 мм |
Масса без гидронасоса и рабочей жидкости | 1,19 т |
Емкость гидробака, л (полная/max/min) | 55 / 50 / 44 |
Производительность насоса | 27 л/мин |
Рабочее давление | 25,5 МПа |
Размер по осям шпилек | 542 мм |
Монтажная база | 800 мм |
Габаритные размеры в трансп. положении, мм | 3 600 х 1 860 х 2 244 |
