Кран-манипуляторная установка тросовая ИТ-150 (Код модели: 7702)
Кран-манипуляторная установка тросовая ИТ-150 (Код модели: 7702)
Версия для печатиМодель в линейке КМУ с тросовой подвеской крюка. При своей общей массе - 2,9 тонн, максимальная грузоподъемность тросового крана составляет 6,6 тонн, а при максимальном 19-ти метровом вылете - 0,3 тонны, при этом обеспечивается грузовой момент до 15 тм. Также она имеет максимальный вылет стрелы среди всех моделей КМУ ИНМАН - 19 м. Угол поворота 420 градусов и максимальная глубина опускания до 18,3 м. позволяют КМУ ИТ 150 доставлять грузы в самые труднодоступные места. Управление КМУ осуществляется с сидения на колонне. Поставляемые с краном опоры размахом в 5,63 м имеют гидравлическое выдвижение и ручной поворот.
Технические характеристики
Количество гидравлических выдвижных секций | 5 шт. |
Грузовой момент | 15,0 тм |
Максимальная грузоподъемность | 6 600 кг |

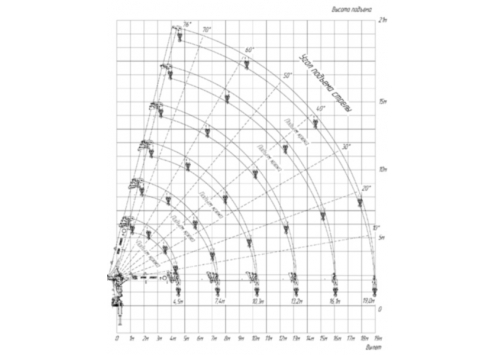

Грузоподъемность (при вылете стрелы) | 6 600 кг (2,0 м) |
1 400 кг (7,4 м) | |
800 кг (10,3 м) | |
300 кг (19,0 м) | |
Грузоподъемность на максимальном вылете | 300 кг |
Максимальный вылет стрелы | 19,0 м |
Рабочая температура окружающей среды, °C | - 40 ... +40 |
Максимальная высота подъема | 19,5 м |
Максимальная глубина опускания | 19,5 м |
Способ управления | Гидравлический |
Угол поворота колонны | 420 град. |
Место управления | С сиденья |
Транспортное положение опор | Вверх |
Способ выдвижения опор | Гидравлический |
Стандартная база опор | 5 630 мм |
Масса без гидронасоса и рабочей жидкости | 2 900 кг |
Емкость гидробака, л (полная/max/min) | 127 / 120 / 103 |
Производительность насоса | 60 л/мин |
Рабочее давление | 24 МПа |
Размер по осям шпилек | 703 мм |
Размер для монтажа на раме | 1 200 мм |
Габаритные размеры в трансп. положении, мм | 5 300 х 2 500 х 2 500 |
