Крано-манипуляторные установки ИМ-150-04 (Код модели: 7610)
Крано-манипуляторные установки ИМ-150-04 (Код модели: 7610)
Версия для печати
 |
 |

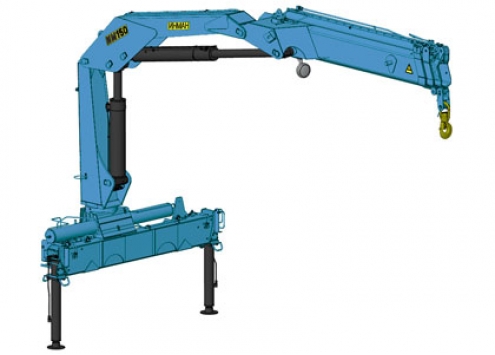

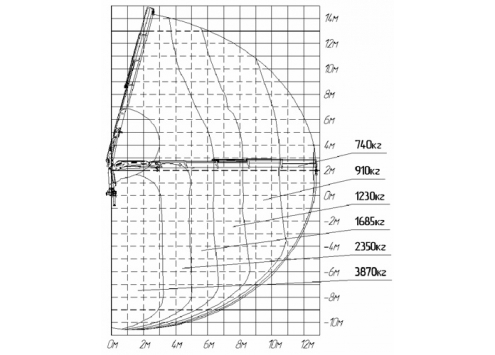

Краноманипуляторная установка с четырьмя секциями гидравлического телескопирования. Максимальный вылет стрелы - 12,4 м, максимальная грузоподъемность - 3,87 т (на 3 м). Управление КМУ может быть исполнено либо с земли, с обеих сторон манипулятора, либо с сиденья на колонне. Также возможно применение кабельного дистанционного управления. Ручное раздвижение аутригеров.
|
|
Технические характеристики
| Количество гидравлических выдвижных секций | 4 шт. |
| Грузовой момент | 11,60 тм |
| Максимальная грузоподъемность | 3 870 кг |
| Грузоподъемность на максимальном вылете | 770 кг |
| Максимальный вылет стрелы | 12,40 м |
| Рабочая температура окружающей среды, °C | - 40 ... +40 |
| Максимальная высота подъема | 14,27 м |
| Максимальная глубина опускания | 10,46 м |
| Способ управления | Гидравлический |
| Место управления | С земли, с сиденья, ДУ |
| Транспортное положение опор | Вниз (вверх опция) |
| Способ выдвижения опор | Ручной |
| Стандартная база опор | 3 700 мм |
| База опор с увеличенным вылетом | 5 400 мм |
| Масса без гидронасоса и рабочей жидкости | 2 280 кг |
| Размер по осям шпилек | 720 мм |
| Размер для монтажа на раме | 960 мм |
|
|
|
|
