Крано-манипуляторная установка ИМ-77 (Код модели: 7606)
Крано-манипуляторная установка ИМ-77 (Код модели: 7606)
Версия для печати
 |
 |

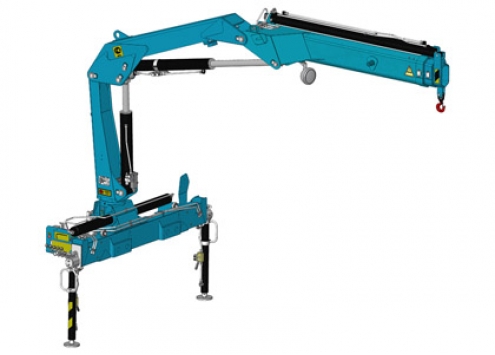

Кран-манипулятор ИМ 77 с узким основанием, оптимальный по весу увеличивает грузоподъемность и снижает эксплуатационные расходы. Небольшой собственный вес КМУ снижает потребление топлива шасси, на котором смонтирована КМУ, а геометрия крана делает его отличным вариантом для монтажа на узкорамные шасси. Расширить спектр применения нового манипулятора позволяет дополнительное навесное оборудование, такое как грейферный захват для сыпучих грузов или люлька для проведения работ на высоте.
|
|
Технические характеристики
| Количество гидравлических выдвижных секций | 2 шт. |
| Грузовой момент | 7,5 тм |
| Максимальная грузоподъемность | 3 000 кг |
| Грузоподъемность на максимальном вылете | 1 100кг |
| Максимальный вылет стрелы | 6,8 м |
| Рабочая температура окружающей среды, °C | - 40 ... +40 |
| Максимальная высота подъема | 8,00 м |
| Максимальная глубина опускания | 5,00 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 390 град. |
| Место управления | С земли, ДУ |
| Транспортное положение опор | Вверх |
| Способ выдвижения опор | Ручной |
| База опор | 4 234 мм |
| Масса без гидронасоса, рабочей жидкости | 1 020 кг |
| Емкость гидробака, л (полная/max/min) | 48 / 40 / 36 |
| Производительность насоса | 25 л/мин |
| Рабочее давление | 28 МПа |
| Размер по осям шпилек | 538 мм |
| Монтажная база | 780 мм |
| Габаритные размеры в трансп. положении, мм | 2 200 х 600 х 1 700 |
|
|
|
|
