Крано-манипуляторная установка ИМ-240 (Код модели: 7614)
Крано-манипуляторная установка ИМ-240 (Код модели: 7614)
Версия для печати
 |
 |

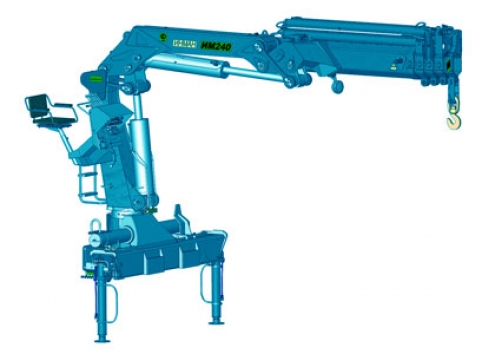

Краноманипуляторная установка максимальной грузоподъемности, среди манипуляторов Z-образного складывания, производимых ЗАО "ИНМАН". Имеет от одной до четырех секций гидравлического телескопирования. При использовании гуська возможно увеличение вылета до 18 м. Также возможна работа с люлькой, бурильным оборудованием и грейфером.
|
|
Технические характеристики
| Количество гидравлических выдвижных секций | 2 шт. |
| Грузовой момент | 21,90 тм |
| Максимальная грузоподъемность | 7 300 кг |
| Грузоподъемность на максимальном вылете | 2 900 кг |

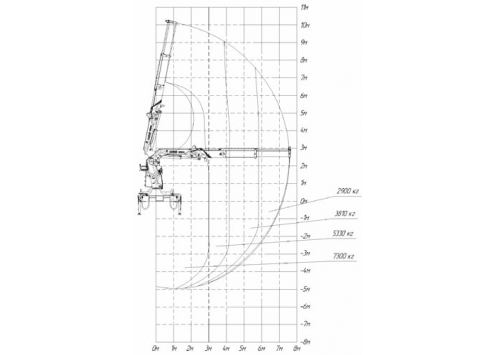

| Максимальный вылет стрелы | 7,58 м |
| Рабочая температура окружающей среды, С | -40 … +40 |
| Максимальная высота подъема | 9,58 м |
| Максимальная глубина опускания | 4,95 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 410 град. |
| Место управления | C земли, с сиденья, ДУ |
| Транспортное положение опор | Вниз |
| Способ выдвижения опор | Гидравлический |
| База опор | 5 890 мм |
| Масса без гидронасоса и рабочей жидкости | 3 000 кг |
| Емкость гидробака, л (полная/max/min) | 186 / 167 / 129 |
| Производительность насоса | 50 л/мин |
| Рабочее давление | 25 МПа |
| Размер по осям шпилек | 848 мм |
| Размер для монтажа на раме | 1090 мм |
| Габаритные размеры в трансп. положении, мм | 2 480 х 1 430 х 2 495 |
|
|
|
|
