Крано-манипуляторная установка ИМ-20 (Код модели: 7601)
Крано-манипуляторная установка ИМ-20 (Код модели: 7601)
Версия для печати
 |
 |

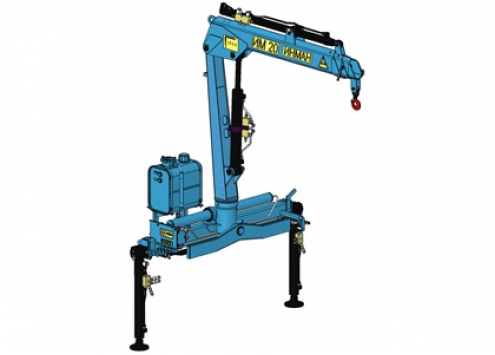

Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.
|
|

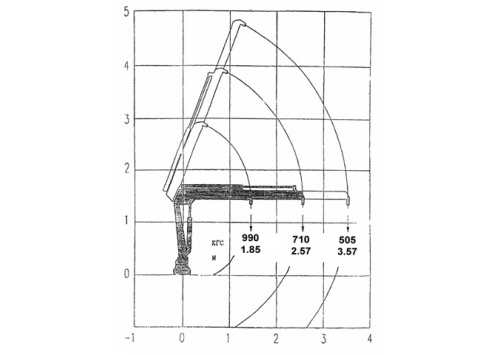

Технические характеристики
| Количество гидравлических выдвижных секций | 1 шт. |
| Грузовой момент | 1,83 тм |
| Максимальная грузоподъемность | 990 кг |
| Грузоподъемность на максимальном вылете | 505 кг |
| Максимальный вылет стрелы | 3,57 м |
| Рабочая температура окружающей среды,°C | -40 … +40 |
| Максимальная высота подъема | 4,66 м |
| Максимальная глубина опускания | 1,54 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 400 град. |
| Место управления | С земли |
| Транспортное положение опор | Вверх |
| Способ выдвижения опор | Ручной |
| База выдвижных опор | 2 700 мм |
| База не выдвижных опор | 1 700 мм |
| Масса без гидронасоса, рабочей жидкости | 425 кг |
| Емкость гидробака, л (полная/max/min) | 27.2 / 23.6 / 19.9 |
| Производительность насоса | 11 л/мин |
| Рабочее давление | 20 МПа |
| Размер по осям шпилек | 310 мм |
| Размер для монтажа на раме | 550 мм |
| Габаритные размеры в трансп. положении, мм | 1 850 x 410 x 1 720 |
|
|
|
|
