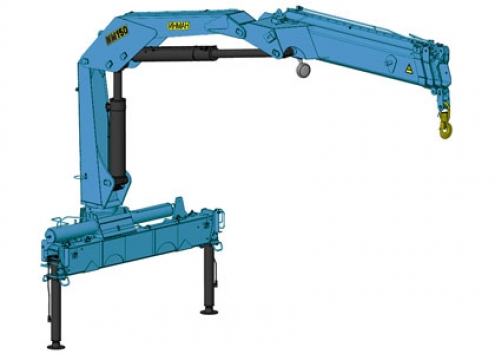

Крано-манипуляторная установка ИМ-150 (Код модели: 7609)
Крано-манипуляторная установка ИМ-150 (Код модели: 7609)
Версия для печати
 |
 |
В состав КМУ входит: насос, аутригеры с короткой базой, гидравлический бак, соединительные рукава, крюковая подвеска, монтажные элементы и комплект ЗИП. В базовой комплектации управление КМУ осуществляется с земли (2 пульта с обеих сторон КМУ).
Применение кабельного дистанционного управления. Ручное раздвижение аутригеров.
|
|
Технические характеристики
| Количество гидравлических выдвижных секций | 2 шт. |
| Грузовой момент | 12,10 тм |
| Максимальная грузоподъемность | 6 050 кг |

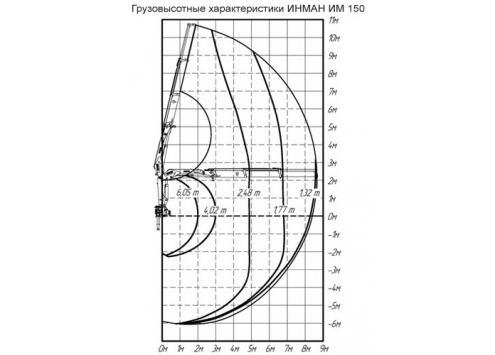

| Грузоподъемность (при вылете стрелы) | 6 050 кг (2,0 м) |
| 4 020 кг (3,0 м) | |
| 2 480 кг (4,8 м) | |
| 1 770 кг (6,8 м) | |
| 1 320 кг (8,4 м) | |
| Грузоподъемность на максимальном вылете | 1 320 кг |
| Максимальный вылет стрелы | 8,40 м |
| Рабочая температура окружающей среды, °C | - 40 ... +40 |
| Максимальная высота подъема | 10,55 м |
| Максимальная глубина опускания | 6,02 м |
| Способ управления | Гидравлический |
| Угол поворота колонны | 390 град. |
| Место управления | С земли, с сиденья, ДУ |
| Транспортное положение опор | Вниз (вверх опция) |
| Способ выдвижения опор | Ручной |
| Стандартная база опор | 3 700 мм |
| База опор с увеличенным вылетом | 5 400 мм |
| Масса без гидронасоса и рабочей жидкости | 2 120 кг |
| Емкость гидробака, л (полная/max/min) | 139 / 129 / 118 |
| Производительность насоса | 32 л/мин |
| Рабочее давление | 28 МПа |
| Размер по осям шпилек | 720 мм |
| Размер для монтажа на раме | 960 мм |
| Габаритные размеры в трансп. положении, мм | 2 480 х 854 х 2 235 |
|
|
|
|
