Кран-манипуляторная установка ИФ-300 (Код модели: 7616)
Кран-манипуляторная установка ИФ-300 (Код модели: 7616)

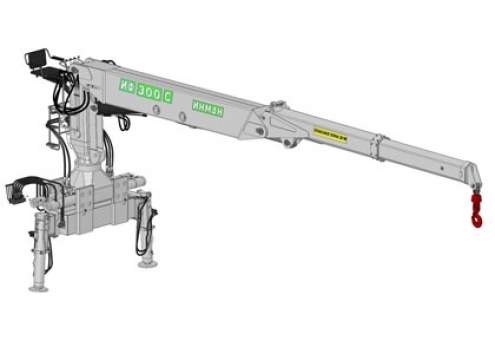

Версия для печатиМонтируется за кабиной на тяжелые длиннобазовые шасси с парой дополнительных опор на заднем свесе рамы. Имеет гидравлически выдвигаемые аутригеры и стрелу L-образного складывания. Максимальная грузоподъемность - 9 т достигается при монтаже на шасси КрАЗ 63221 с бортовой платформой, либо на шасси санного типа или стационаром.
При использовании дополнительного навесного оборудования возможно производить небольшие земляные работы (экскаваторный ковш), бурение (гидравлический бур), производить погрузку/разгрузку труб (гидрозахват для труб) или сыпучих материалов (грейфер).
Технические характеристики
Количество гидравлических выдвижных секций | 1 шт. |
Грузовой момент | 27,00 тм |

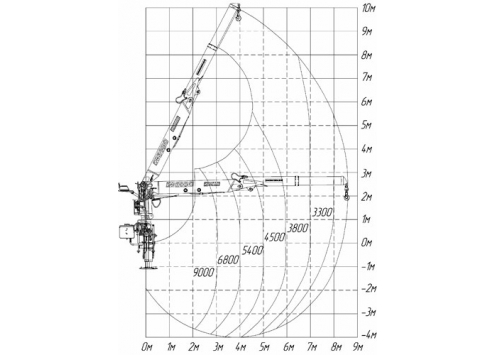

Максимальная грузоподъемность | 9 000 кг |
Грузоподъемность на максимальном вылете | 3 300 кг |
Максимальный вылет стрелы | 8,00 м |
Рабочая температура окружающей среды, С | -40 … +40 |
Максимальная высота подъема | 9,50 м |
Максимальная глубина опускания | 2,20 м |
Способ управления | Гидравлический |
Место управления | С сиденья, ДУ |
Транспортное положение опор | Вниз |
Способ выдвижения опор | Гидравлический |
База опор | 4 500 мм |
Масса без гидронасоса, рабочей жидкости | 3 900 кг |
Размер по осям шпилек | 630 мм |
Размер для монтажа на раме | 870 мм |
