Гидроманипулятор ОМТЛ-97 (Код модели: 7403)
Гидроманипулятор ОМТЛ-97 (Код модели: 7403)

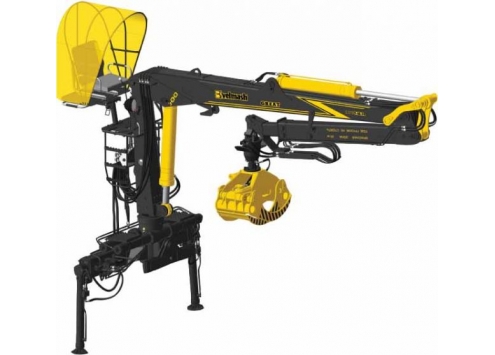

Версия для печати![Гидроманипулятор ОМТЛ-97 Гидроманипулятор ОМТЛ-97](https://uralpromteh.ru/files/imagecache/unit_catalog_full_illustration/unit_catalog/illustration/omtl-97-1.jpg)

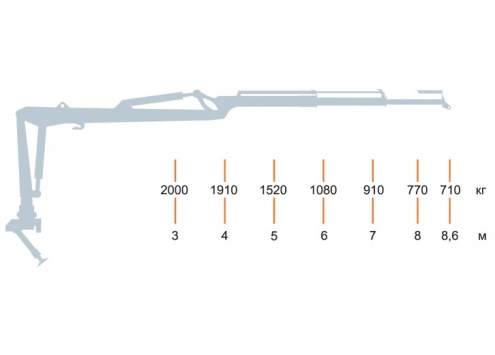

![Гидроманипулятор ОМТЛ-97 (Код модели: 7403) Гидроманипулятор ОМТЛ-97 (Код модели: 7403)](https://uralpromteh.ru/files/imagecache/unit_catalog_full_drawing/unit_catalog/drawing/omtl-97-2.jpg)
ОМТЛ–97-04 – модификация манипулятора ОМТЛ-97. Наряду с высокой грузоподъемностью данный гидроманипулятор оборудован двойным телескопическим удлинителем. Это позволяет значительно расширить рабочую зону и сократить, тем самым, время загрузки лесовоза.
Выдвижение балок аутригеров и складывание самих аутригеров в транспортное положение производится гидравлическим приводом.
Гидроманипулятор устанавливается на задней части грузовой платформы автомобилей Урал, КамАЗ, МАЗ, а также используется в составе специальных машин.
Технические характеристики
Модель гидроманипулятора | ОМТЛ-97-04 |
Основные характеристики | |
Грузовой момент, кНм | 97 |
Грузоподъемность максимальная, кг | 2800 |
Грузоподъемность на максимальном вылете, кг | 820 |
Наибольший вылет, м | 8,5 |
Угол поворота колонны, градус | 400 |
Особенности | Продольная схема складывания в транспортное положение |
Аутригеры | Гидравлическое выдвижение балок аутригеров |
Масса | |
Масса без ротатора и грейфера, кг | 2800 |
