Модификация ОМТЛ-70-03 была разработана для удобства работы оператора и сокращения времени на подготовку манипулятора к работе и его складывание в транспортное положение. Отличие этого манипулятора от модификации ОМТЛ-70-02 заключается в том, что выдвижение балок аутригеров и складывание самих аутригеров в транспортное положение производится гидравлическим приводом.

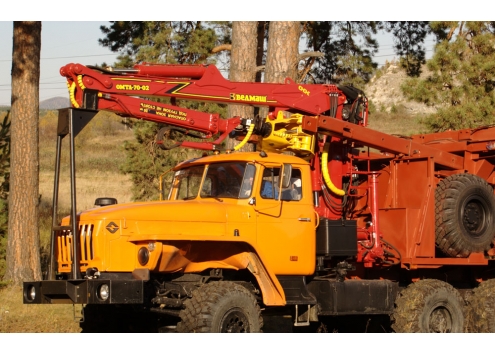

Гидроманипулятор может быть установлен на задней части грузовой платформы автомобилей КамАЗ, Урал, МАЗ, а также используется в составе специальных машин.
Технические характеристики
Модель гидроманипулятора | ОМТЛ-70-03 |
Основные характеристики | |
Грузовой момент, кНм | 70 |

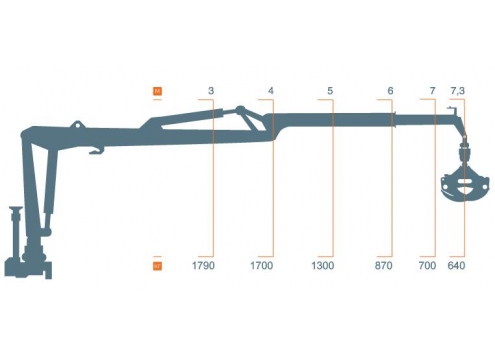

Грузоподъемность максимальная, кг | 1790 |
Грузоподъемность на максимальном вылете, кг | 640 |
Наибольший вылет, м | 7,3 |
Угол поворота колонны, градус | 400 |
Особенности | Продольная схема складывания в транспортное положение |
Аутригеры | Гидравлическое выдвижение балок аутригеров |
Габаритные характеристики | |
Габаритные размеры в транспортном положении (ДхШхВ), м | 5,6 х 2,5 х 2,35 |
Расстояние между опорами в рабочем состоянии, м | 3,8 |
Масса без ротатора и грейфера, кг | 2160 |
