Трубовоз МАЗ 6317Х5
Трубовозный автопоезд с самопогрузкой труб: автомобиль-тягач МАЗ-6317X5 с прицепом-роспуском 904706 (Код модели: 4207)
Трубовозный автопоезд с самопогрузкой труб: автомобиль-тягач МАЗ-6317X5 с прицепом-роспуском 904706 (Код модели: 4207)

Автопоезд трубовозный с самопогрузкой труб включает в себя автомобиль-тягач трубовоз 69023А и прицеп-роспуск 904706 и предназначен для  перевозки – самопогрузки - разгрузки труб, длиной 9 – 16 м по дорогам общей сети и дорогам (магистралям и веткам),  временным  дорогам (усам),  состояние которых позволяет автопоезду полной массой двигаться без потери проходимости.

Перевозка длинномерных грузов осуществляется на кониках автомобиля-тягача и прицепа-роспуска.

Условия эксплуатации: в районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.

Трубовозный автопоезд с самопогрузкой труб: автомобиль-тягач МАЗ-6317X5 с прицепом-роспуском 904706 (Код модели: 4207)

Технические характеристики

Модель тягача трубовозного 69023A
Модель шасси МАЗ-6317Х5
Двигатель ЯМЗ 65853
241 кВт (330 л.с.), 1516 Нм
Дизельный, четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха
Колесная формула 6х6
Грузоподъемность, кг до 15000
Весовые характеристики
Масса снаряженного автомобиля, кг 12425…13425
Полная масса автомобиля, кг 28000
Распределение нагрузки по осям от полной массы, кг
     - на переднюю ось 7150
     - на заднюю тележку 20850

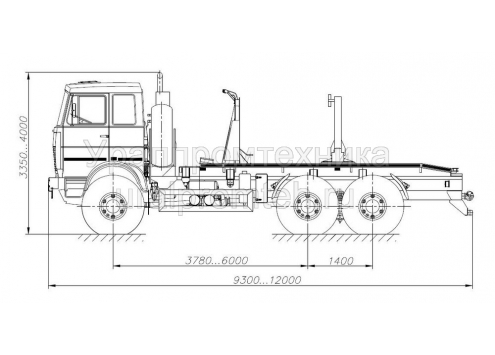

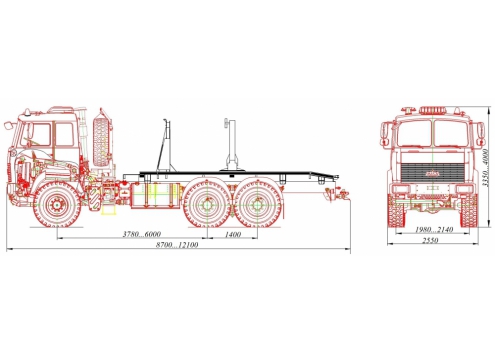

Габаритные характеристики
Габаритные размеры
     - длина, мм 9300…12100
     - ширина, мм 2550
     - высота, мм 3350…4000
База, мм 3780…6000 + 1400
Колея передних / задних колес, м 2040...2100 / 2040...2100
Прочее
Кабина Цельнометаллическая, двухдверная, двухместная, расположенная над двигателем
Коники Сварная конструкция из стандартных профилей и листового проката. К раме присоединяются посредством болтовых соединений.
Буксирная поперечина Крюк-петля

Прицеп-роспуск трубовозный 904706

Модель прицепа-роспуска трубовозного 904706
Весовые характеристики
Грузоподъемность, кг 17000
Масса снаряженного прицепа, кг 3600
Распределение нагрузки, кг
     - на переднюю ось 10300
     - на заднюю тележку 10300
Габаритные характеристики
Габаритные размеры, мм
     - длина 4250
     - ширина 2550
     - высота 2680
База, мм 1400
Количество осей / колес  2 / 4
Оборудование
Коники Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы
Погрузочное устройство Лебедка гидравлическая с приводом от КОМ тягача
Подвеска КамАЗ, балансирная, рессорная с реактивными штангами.
Тормоза Рабочие – двухконтурные, привод пневматический, тормозные механизмы всех колес – барабанного типа с АБС.
Стояночные тормоза – механические с ручным приводом на рабочие тормоза колес задней оси.
