Трубоплетевозный автопоезд: автомобиль-тягач Урал-6370 ГБО с прицепом-роспуском 904706 (Код модели: 4209)
Трубоплетевозный автопоезд: автомобиль-тягач Урал-6370 ГБО с прицепом-роспуском 904706 (Код модели: 4209)
Версия для печати
 |
 |
 |
 |
 |
 |
 |
 |
 |
Автопоезд трубоплетевозный с тягачем на газомоторном шасси Урал-6370 (топливо - компримированный природный газ), предназначен для перевозки труб диаметром от 530 до 1420 мм длиной 12 м преимущественно вне дорог с твердым покрытием и по технологическим дорогам, а также плетей (секций труб) того же диаметра длиной до 36 м вдоль трассы строительства трубопровода.
Прицеп-роспуск оборудован пневматическими рабочей и стояночной тормозными системами ABS и внешними световыми приборами.
Подвеска прицепа-роспуска балансирная, рессорная с реактивными штангами.

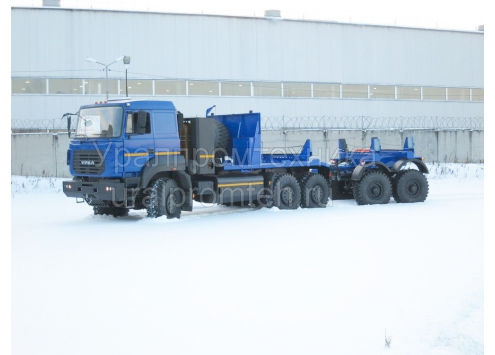

В транспортном положении прицеп-роспуск может перевозиться на платформе тягача.
Условия эксплуатации: при температурах окружающего воздуха от -45˚С до +45˚С при безгаражном хранении.
|
|
|
|
|
|
|
|
|
Технические характеристики
| Модель автомобиля-тягача | 6902G2 (газомоторное шасси) |
| Модель шасси | Урал 63701-4951 |
| Колесная формула | 6х6 |
| Грузоподъемность, кг | 15150 |
| Весовые характеристики | |
| Грузоподъемность, кг | 15150 |
| Масса снаряженного автомобиля, кг | 13450 |
| Полная масса автомобиля, кг | 28600 |
| Распределение нагрузки по осям от полной массы, кг | |
| - на переднюю ось | 7400 |
| - на заднюю тележку | 21200 |
| Габаритные характеристики | |
| Габаритные размеры, мм | |
| - длина | 8447…8625 |
| - ширина | 2550 |
| - высота | 3410 |
| База, мм | 4680 + 1440 |
| Колея передних / задних колес, м | 2100 / 2100 |
| Двигатель | |
| Модель |
Yuchai, YC6K1342N-50 четырехтактный, с искровым зажиганием |
| Топливо | Компримированный природный газ в соответствии с требованиями ГОСТ 27577-2000 |
| Рабочий объем, л | 12,939 |
| Номинальная мощность, кВт (л.с.) | 299 (407) |
| Максимальный крутящий момент, Нм | 1800 |
| Трансмиссия | |
| Коробка передач | FG-16JS200TА, ZF-16, механическая, 16-ступенчатая |
| Раздаточная коробка | ZQC-2000, ZF, VG2000, механическая двухступенчатая, с блокируемым межосевым дифференциалом |
| Ведущие мосты | HANDE, RABA, с блокировкой межколесных дифференциалов, с блокируемым межосевым дифференциалом на среднем мосту |
| Тормозная система | |
| Рабочая тормозная система | Трехконтурная, пневматическая с ABS, трубопроводы пластиковые |
| Шины | |
| Шины | 16.00 R20 |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Кабина | Цельнометаллическая, 2-местная, 2-дверная, со спальным местом |
| Коники | Сварной конструкции с перемещаемыми на основании коника стойками, закрепляемыми на основании через пальцы |
| Буксирная поперечина | Крюк-петля |
| Дополнительное оборудование |
Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогрев двигателя |
Прицеп-роспуск трубоплетевозный 904706
| Модель прицепа-роспуска трубоплетевозного | 904706 |
| Весовые характеристики | |
| Грузоподъемность, кг | 20000 |
| Масса снаряженного прицепа, кг | 4300 |
| Распределение нагрузки, кг | |
| - на переднюю ось | 12150 |
| - на заднюю ось | 12150 |
| Габаритные характеристики | |
| Габаритные размеры, мм | |
| - длина | 4480 |
| - ширина | 2550 |
| - высота | 2680 |
| Количество осей / колес | 2 / 4 |
| Оборудование | |
| Коники | Сварной конструкции, имеющий основание и откидные стойки, шарнирно соединенные с основанием коника |
| Подвеска | балансирная, рессорная с реактивными штангами. |
| Тормоза | Барабанного типа |
|
|
|
|
