Трубоплетевозный автопоезд: автомобиль-тягач МАЗ-6371X5 с прицепом-роспуском 904706 (Код модели: 4206)
Трубоплетевозный автопоезд: автомобиль-тягач МАЗ-6371X5 с прицепом-роспуском 904706 (Код модели: 4206)
Версия для печатиАвтопоезд трубоплетевозный включает в себя автомобиль-тягач трубоплетевоз 69023В и прицеп-роспуск 904706 и предназначен для перевозки труб диаметром от 530 до 1420 мм длиной 12 м преимущественно вне дорог с твердым покрытием и по технологическим дорогам, а также плетей (секций труб) того же диаметра длиной до 36 м вдоль трассы строительства трубопровода.
Перевозка длинномерных грузов осуществляется на кониках автомобиля-тягача и прицепа-роспуска.

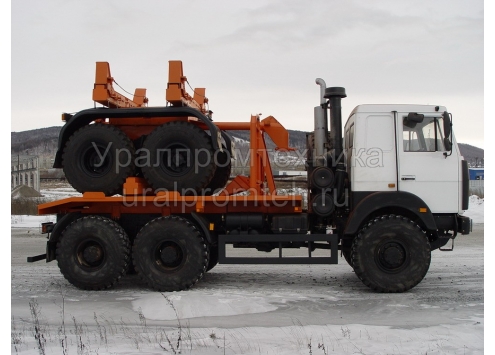

В транспортном положении прицеп-роспуск может перевозиться на платформе тягача.
Условия эксплуатации: в районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.
Технические характеристики
Модель тягача трубоплетевозного | 69023B |
Модель шасси | МАЗ-6317Х5 |
Двигатель |
ЯМЗ 65853 241 кВт (330 л.с.), 1516 Нм Дизельный, четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха |
Колесная формула | 6х6 |
Грузоподъемность, кг | до 15000 |
Весовые характеристики | |
Масса снаряженного автомобиля, кг | 12425…13425 |
Полная масса автомобиля, кг | 28000 |
Распределение нагрузки по осям от полной массы, кг | |
- на переднюю ось | 7150 |
- на заднюю тележку | 20850 |
Габаритные характеристики | |
Габаритные размеры | |
- длина, мм | 7780…8050 |
- ширина, мм | 2550 |
- высота, мм | 3500…4000 |
База, мм | 3780…3900 + 1400 |
Колея передних / задних колес, м | 2040…2100 / 2040…2100 |
Прочее | |
Кабина | Цельнометаллическая, двухдверная, двухместная, расположенная над двигателем |
Коники | Сварная конструкция из стандартных профилей и листового проката. К раме присоединяются посредством болтовых соединений. |
Буксирная поперечина |
Крюк-петля |
Прицеп-роспуск трубоплетевозный 904706
Модель прицепа-роспуска трубоплетевозного | 904706 |
Весовые характеристики | |
Грузоподъемность, кг | 17000 |
Масса снаряженного прицепа, кг | 3600 |
Распределение нагрузки, кг | |
- на переднюю ось | 10300 |
- на заднюю ось | 10300 |
Габаритные характеристики | |
Габаритные размеры, мм | |
- длина | 4480 |
- ширина | 2550 |
- высота | 2680 |
Количество осей / колес | 2 / 4 |
Оборудование | |
Дышло | Сварное, съемное, коробчатого сечения, из двух составных балок, складывающееся |
Коники | Сварной конструкции, имеющий основание и откидные стойки, шарнирно соединенные с основанием коника |
Подвеска | Балансирная, рессорная |
Тормоза |
Барабанного типа |
