Транспортно-бытовая машина ТБМ - Урал-4320 (69022O)

Транспортно-бытовая машина ТБМ - Урал-4320 (69022O) (Код модели: 3201)

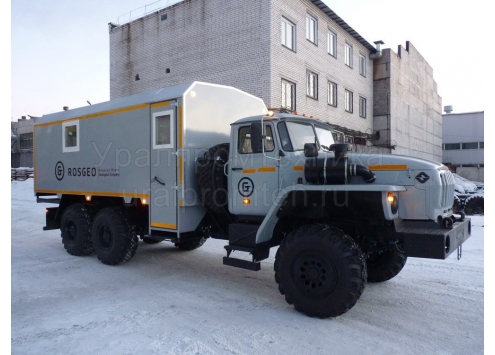

Транспортно-бытовая машина - ТБМ на шасси Урал 4320, предназначена для отдыха и проживания рабочих бригад на месте проведения работ при длительном нахождении в полевых условиях. Может использоваться для перевозки малогабаритного груза.

Транспортно-бытовая машина может быть выполнена в грузовом или грузо-пассажирском варианте, в том числе с кран-манипуляторной установкой. Оборудование фургона выполняется по требованию заказчика.

Условия эксплуатации:

В районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.

Технические характеристики

Модель автомобиля транспортно-бытового	69022О
Модель шасси	Урал 4320-1151-61, -63, -71, -73, -75 (Евро-5)
Колесная формула	6х6
Весовые характеристики
Масса снаряженного автомобиля, кг	9630…12630
Полная масса автомобиля, кг	15000…17300
Распределение нагрузки по осям от полной массы, кг
- на переднюю ось	3750…5300
- на заднюю тележку	11250…12000
Габаритные характеристики
Габаритные размеры, мм
- длина	7850…9200
- ширина	2500
- высота	2805…4000
База, мм	(3525…3800) + 1400
Колея передних / задних колес, м	2010…2040 / 2010…2040
Двигатель
Модель	Урал 4320-1151-60 - ЯМЗ-65674 Урал 4320-1151-62 - ЯМЗ-65672 Урал 4320-1151-70 - ЯМЗ-53653 Урал 4320-1151-72 - ЯМЗ-53623 Урал 4320-1151-74 - ЯМЗ-53613 Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха Экологический класс: Евро-5
Рабочий объем, л	ЯМЗ-65674, ЯМЗ-65672 – 11,15 ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65
Номинальная мощность, кВт (л.с.)	ЯМЗ-65674 – 167,5 (230) ЯМЗ-65672 – 197 (270) ЯМЗ-53653 – 175 (240) ЯМЗ-53623 – 201 (275) ЯМЗ-53613 – 228 (312)
Максимальный крутящий момент, Нм	ЯМЗ-65674 – 879 ЯМЗ-65672 – 1124 ЯМЗ-53653 – 1044 ЯМЗ-53623 – 1161 ЯМЗ-53613 – 1221
Трансмиссия
Сцепление	ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430 сухое, однодисковое
Коробка передач	Механическая ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
Раздаточная коробка	Механическая, двухступенчатая с блокируемым межосевым дифференциалом и постоянно включенным приводом на передний мост
Ведущие мосты	Проходного типа с верхним расположением главной передачи
Карданная передача	Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя	Зависимая, на продольных полуэллиптических рессорах с двумя гидравлическими телескопическими амортизаторами
Задняя	Зависимая, балансирная с реактивными штангами, на двух продольных полуэллиптических рессорах
Тормозная система
Рабочая тормозная система	Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные
Вспомогательная тормозная система	Моторный тормоз-замедлитель с пневматическим приводом
Шины
Шины	425/85R21 с регулируемым давлением КАМА-1260, Бел-1260, О-184
Электрооборудование
Номинальное напряжение, В	24
Аккумуляторная батарея	2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л	300+180
Кабина	Цельнометаллическая, двухместная, двухдверная
Исполнение загрузочного пространства	Кузов-фургон одно- или двухотсечный
Грузоподъемное оборудование (Кран-манипуляторная установка)	КМУ по требованию заказчика
Дополнительное оборудование	Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель
Комплектация шасси УРАЛ-М	Пневматический привод управления раздаточной коробки Пневматический привод управления стояночным тормозом Пневматический привод тормозной системы Предпусковой подогреватель двигателя Блокировка межколесного дифференциала (БМКД) Блокировка межосевого дифференциала (БМОД) Антиблокировочная система тормозов (АБС) Дополнительный топливный бак Ремни безопасности Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)
