Сортиментовоз на шасси Урал 4320 (69022N) (Код модели: 4701)

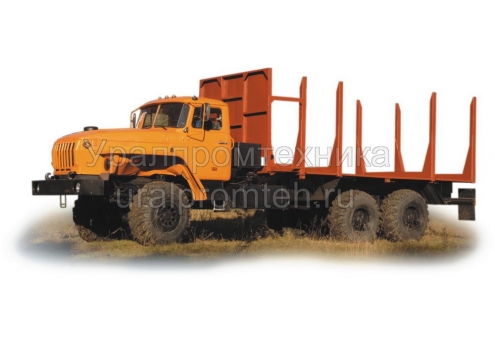

Автомобиль-тягач сортиментовоз Урал-4320 предназначен для перевозки сортиментов длиной 4 и 6 метров преимущественно вне дорог с твердым покрытием и по технологическим дорогам.

Перевозка сортиментов осуществляется на платформах тягача и прицепа, оборудованных неподвижными кониками.

Передняя подвеска зависимая, на продольных полуэллиптических рессорах с двумя гидравлическими телескопическими амортизаторами. Задняя подвеска зависимая, балансирная с реактивными штангами, на двух продольных полуэллиптических рессорах.

Дополнительно автомобиль-тягач оборудуется централизованной системой контроля и регулирования давления воздуха в шинах.

Условия эксплуатации:

В районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.



Сортиментовоз Урал 4320, без манипулятора Купить сортиментовоз на шасси Урал 4320 Сортиментовоз Урал 4320 с откидными кониками
Купить сортиментовоз Урал 4320 с откидными кониками Продажа сортиментовоза Урал 4320 с откидными кониками Сортиментовозная площадка с откидными кониками

Технические характеристики

Модель автомобиля-тягача сортиментовозного 69022N Вариант 1 (Аналог Евро-3: 690202)
Модель шасси Урал 4320-1951-60, -62, -70, -72, -74 (Евро-5)
Колесная формула 6х6
Масса перевозимого груза, кг 10500
Весовые характеристики
Масса перевозимого груза, кг 10500
Масса снаряженного автомобиля, кг 9555
Полная масса автомобиля, кг 20270
Распределение нагрузки по осям от полной массы, кг
     - на переднюю ось 4850…5300
     - на заднюю тележку 15200…16000

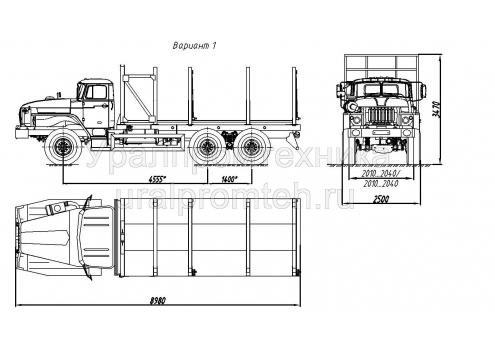

Габаритные характеристики
Габаритные размеры, мм
     - длина 8980
     - ширина 2500
     - высота 3470
База, мм 4555 + 1400
Колея передних / задних колес, м 2010…2040 / 2010…2040
Двигатель
Модель
Урал 4320 -1951-60 - ЯМЗ-65674
Урал 4320 -1951-62 - ЯМЗ-65672
Урал 4320 -1951-70 - ЯМЗ-53653
Урал 4320 -1951-72 - ЯМЗ-53623
Урал 4320 -1951-74 - ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
Рабочий объем, л
ЯМЗ-65674, ЯМЗ-65672 – 11,15
ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65
Номинальная мощность, кВт (л.с.)
ЯМЗ-65674 – 167,5 (230)
ЯМЗ-65672 – 197 (270)
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
Максимальный крутящий момент, Нм
ЯМЗ-65674 – 879
ЯМЗ-65672 – 1124
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
Трансмиссия
Сцепление
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
Коробка передач
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Ведущие мосты Проходного типа с верхним расположением главной передачи
Карданная передача Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами
Задняя Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах
Тормозная система
Рабочая тормозная система Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные
Вспомогательная тормозная система Моторный тормоз-замедлитель с пневматическим приводом
Шины
Шины 425/85R21 с регулируемым давлением
КАМА-1260, Бел-1260, О-184
Электрооборудование
Номинальное напряжение, В 24
Аккумуляторная батарея 2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л 300+210
Кабина Цельнометаллическая, трехместная, двухдверная
Коники Сварная конструкция из стандартных профилей и листового проката. К раме присоединяются посредством болтовых соединений. Количество коников – 4 шт.
Буксирная поперечина Крюк-петля
Дополнительное оборудование Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель
Комплектация шасси УРАЛ-М Пневматический привод управления раздаточной коробки
Пневматический привод управления стояночным тормозом
Пневматический привод тормозной системы
Предпусковой подогреватель двигателя
Блокировка межколесного дифференциала (БМКД)
Блокировка межосевого дифференциала (БМОД)
Антиблокировочная система тормозов (АБС)
Дополнительный топливный бак
Ремни безопасности
Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)
