Тягач-сортиментовоз на шасси Урал 4320 с КМУ на заднем свесе (690213)
Тягач-сортиментовоз на шасси Урал 4320 с КМУ на заднем свесе (690213)
Версия для печати
 |
 |
 |

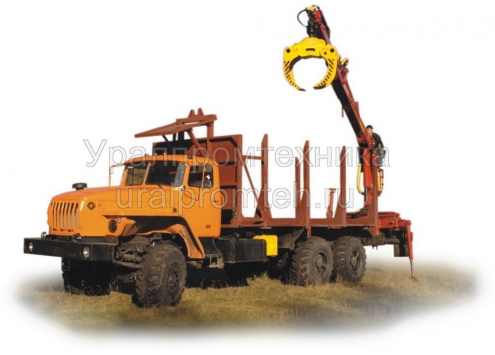

Автомобиль-тягач сортиментовоз 690213с манипулятором на шасси Урал 4320-1912-40.
Автомобиль-тягач сортиментовоз предназначен для перевозки сортиментов длиной 4 и 6 метров преимущественно вне дорог с твердым покрытием и по технологическим дорогам.
Перевозка сортиментов осуществляется на платформах тягача и прицепа, оборудованных неподвижными кониками.
Условия эксплуатации: в районах с умеренным климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.
|
|
|
Технические характеристики
| Модель автомобиля-тягача | 690213 |
| Модель шасси | Урал 4320-1912-40 (Евро-3) |
| Колесная формула | 6х6 |
| Масса перевозимого груза, кг | 8000 |
| Весовые характеристики | |
| Масса перевозимого груза, кг | 8000 |
| Масса снаряженного автомобиля, кг | 12805 |
| Полная масса автомобиля, кг | 20830 |
| Распределение нагрузки по осям от полной массы, кг | |
| - на переднюю ось | 4850 |
| - на заднюю тележку | 15980 |
| Габаритные характеристики | |

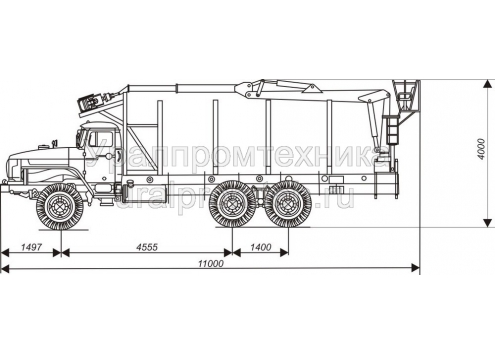

| Габаритные размеры, мм | |
| - длина | 11000 |
| - ширина | 2500 |
| - высота | 4000 |
| База, мм | 4555 + 1400 |
| Колея передних / задних колес, м | 2010 / 2010 |
| Двигатель | |
| Модель |
ЯМЗ-236НЕ2 Дизельный, четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха |
| Рабочий объем, л | 11,15 |
| Номинальная мощность, кВт (л.с.) | 169 (230) |
| Максимальный крутящий момент, Нм | 882 |
| Трансмиссия | |
| Сцепление | Двухдисковое с пневматическим усилителем |
| Коробка передач | Механическая, пятиступенчатая, трехходовая |
| Раздаточная коробка | Механическая, двухступенчатая с блокируемым межосевым дифференциалом и постоянно включенным приводом на передний мост |
| Ведущие мосты | Проходного типа с верхним расположением главной передачи |
| Карданная передача | Открытого типа с шарнирами на игольчатых подшипниках |
| Подвеска | |
| Передняя | Зависимая, на продольных полуэллиптических рессорах с двумя гидравлическими телескопическими амортизаторами |
| Задняя | Зависимая, балансирная с реактивными штангами, на двух продольных полуэллиптических рессорах |
| Тормозная система | |
| Рабочая тормозная система | С пневмогидравлическим двухконтурным приводом |
| Вспомогательная тормозная система | Тормоз-замедлитель моторного типа, компрессионный |
| Шины | |
| Шины |
1200х500-508 156F ИД-П284 с регулируемым давлением |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Емкость топливного бака, л | 300 |
| Кабина | Цельнометаллическая, 3-местная, 2-дверная |
| Гидроманипулятор | Атлант-90 (ЛВ-185-14), ОМТЛ-70, ОМТЛ-97 |
| Коники | Сварная конструкция из стандартных профилей и листового проката. К раме присоединяются посредством болтовых соединений. Количество коников – 4 шт. |
| Буксирная поперечина | Крюк-петля |
| Дополнительное оборудование | Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель |
|
|
|
