Автотопливозаправщик АТЗ-10 66024P (шасси Урал-NEXT) (Код модели: 2103)
Автотопливозаправщик АТЗ-10 66024P (шасси Урал-NEXT) (Код модели: 2103)
Версия для печати
 |
Автотопливозаправщик 66024Р (АТЗ-10) на шасси Урал-NEXT, предназначен для транспортирования по дорогам общего назначения, кратковременного хранения и заправки светлыми нефтепродуктами плотностью не более 0,83 т/м3, автомобилей, различных механизмов и машин с одновременным измерением выданного топлива измерительным устройством топливораздачи
Условия эксплуатации:
В районах с умеренным и тропическим сухим климатом по ГОСТ 15150-69, при температурах окружающего воздуха от -45˚С до +45˚С при безгаражном хранении.
|
Технические характеристики
| Модель автотопливозаправщика | 66024Р |
| Модель шасси | Урал 4320-6951-70, -72, -74 (Евро-5) |
| Колесная формула | 6х6 |
| Объем цистерны, м3 | 10 |
| Весовые характеристики | |
| Полная масса автомобиля, кг | 22170 |
| Распределение нагрузки по осям от полной массы, кг | |
| - на переднюю ось | 6300 |
| - на заднюю тележку | 15870 |

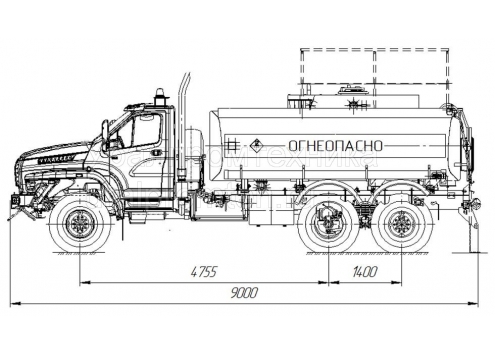

| Габаритные характеристики | |
| Габаритные размеры, мм | |
| - длина | 9000 |
| - ширина | 2500 |
| - высота | 3700 |
| База, мм | 4755 + 1400 |
| Колея передних / задних колес, м | 2010…2040 / 2010…2040 |
| Цистерна | |
| Объем цистерны, м3 | 10 |
| Поперечное сечение | «чемоданное», эллипс |
| Количество отсеков | 1 / 2 |
| Оборудование | |
| Насос | СВН, СЦЛ |
| Привод насоса | от КОМ |
| Узел выдачи топлива |
Счетчик ППО-25 Пистолет раздаточный РКТ-20 Шланг ДУ-25 (4,5 м) |
| Двигатель | |
| Модель |
Урал 4320-6951-70 – ЯМЗ-53653
Урал 4320-6951-72 – ЯМЗ-53623
Урал 4320-6951-74 – ЯМЗ-53613
Дизельный, четырехтактный, с турбонаддувом, с охлаждением наддувочного воздуха
Экологический класс: Евро-5
|
| Рабочий объем, л | ЯМЗ-53653, ЯМЗ-53623, ЯМЗ-53613 – 6,65 |
| Номинальная мощность, кВт (л.с.) |
ЯМЗ-53653 – 175 (240)
ЯМЗ-53623 – 201 (275)
ЯМЗ-53613 – 228 (312)
|
| Максимальный крутящий момент, Нм |
ЯМЗ-53653 – 1044
ЯМЗ-53623 – 1161
ЯМЗ-53613 – 1221
|
| Трансмиссия | |
| Сцепление |
ЯМЗ-182-12, ЯМЗ-183-76, ZF Sachs MZF-430, Hammer MFZ 430
сухое, однодисковое
|
| Коробка передач |
Механическая
ЯМЗ-0905, ЯМЗ-1105 – 5 ступеней
ZF9S1310TO, ZF9S1315TO, 9JS135TA – 9 ступеней
|
| Раздаточная коробка | Механическая, с блокируемым межосевым дифференциалом |
| Подвеска | |
| Передняя | Зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
| Задняя | Зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах |
| Тормозная система | |
| Рабочая тормозная система | Пневматический двухконтурный привод, с АБС; тормозные механизмы всех колес – барабанные |
| Вспомогательная тормозная система | Моторный тормоз-замедлитель с пневматическим приводом |
| Шины | |
| Шины |
425/85R21 с регулируемым давлением КАМА-1260, Бел-1260, О-184 |
| Электрооборудование | |
| Номинальное напряжение, В | 24 |
| Аккумуляторная батарея | 2 шт., ёмкость 190 А/ч каждая |
| Прочее | |
| Емкость топливного бака, л | 300+210 |
| Кабина | Цельнометаллическая двухдверная, трехместная |
| Дополнительное оборудование | Централизованная система контроля и регулирования давления воздуха в шинах |
| Комплектация шасси УРАЛ-NEXT |
Пневматический привод управления раздаточной коробки
Пневматический привод управления стояночным тормозом
Пневматический привод тормозной системы
Предпусковой подогреватель двигателя
Блокировка межколесного дифференциала (БМКД)
Блокировка межосевого дифференциала (БМОД)
Антиблокировочная система тормозов (АБС)
Дополнительный топливный бак
Автомагнитола 2 DIN
Электроподогрев зеркал и ветрового стекла кабины
Ремни безопасности
Интегральный рулевой механизм RBL (или аналог HEMA, ШНКФ)
|
|
|
|
