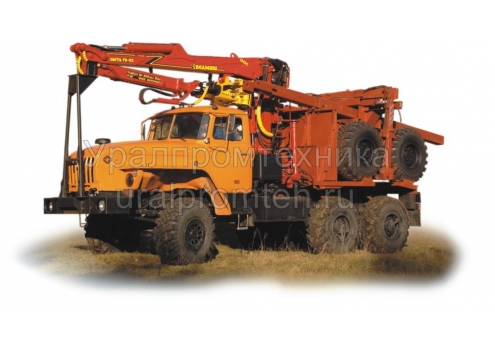

Лесовозный автопоезд Урал с манипулятором
Лесовоз Урал с манипулятором Лесовоз Урал с гидроманипулятором, с прицепом-роспуском Лесовозный роспуск на тягаче Урал
Лесовозный автопоезд Урал с гидроманипулятором
Лесовозный автопоезд с КМУ: автомобиль-тягач Урал (596014) с прицепом-роспуском 9047L

Автопоезд лесовозный включает в себя автомобиль-тягач лесовозный 596014 с манипулятором на шасси Урал 43204-1112-40 и прицеп-роспуск 9047L-12.

Автопоезд лесовозный предназначен для перевозки сортиментов и хлыстов длиной до 23 м преимущественно вне дорог с твёрдым покрытием, по технологическим дорогам и ведомственным дорогам лесозаготовительных предприятий.
Автопоезд лесовозный предназначен для погрузки и разгрузки лесоматериалов без применения дополнительных грузоподъемных приспособлений. Перевозка длинномерных грузов осуществляется на поворотных кониках автомобиля-тягача и прицепа-роспуска.

В состоянии поставки прицеп-роспуск увязывается на платформе тягача. Условия эксплуатации: при температурах окружающего воздуха от -45˚С до +40˚С при безгаражном хранении.

Лесовоз Урал с манипулятором Лесовоз Урал с гидроманипулятором, с прицепом-роспуском Лесовозный роспуск на тягаче Урал
Лесовозный автопоезд Урал с гидроманипулятором

Технические характеристики

Выпуск шасси экологического класса "Евро-3" прекращен с 1 января 2013 г.

Перейти к характеристикам лесовозного автопоезда с КМУ на шасси "Евро-4"

Модель автомобиля-тягача лесовозного 596014
Модель шасси Урал 43204-1112-40
Колесная формула 6х6
Грузоподъемность, кг 8000
Весовые характеристики
Грузоподъемность, кг 8000
Масса снаряженного автомобиля, кг 12625
Полная масса автомобиля, кг 21050
Распределение нагрузки по осям, кг (снаряж / полная)
     - на переднюю ось 4940 / 5195
     - на заднюю тележку 7910 / 15855
Габаритные характеристики

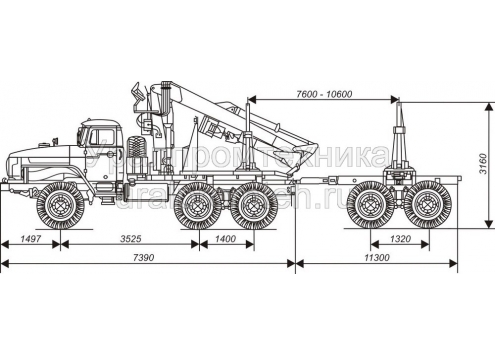

Габаритные размеры, мм
     - длина 7390
     - ширина 2500
     - высота 3800
База, мм 3525 + 1400
Колея передних / задних колес, м 2010 / 2010
Двигатель
Модель ЯМЗ-236НЕ2
Дизельный, четырехтактный с турбонаддувом, с охлаждением наддувочного воздуха
Рабочий объем, л 11,15
Номинальная мощность, кВт (л.с.) 169 (230)
Максимальный крутящий момент, Нм 882
Трансмиссия
Сцепление Двухдисковое с пневматическим усилителем
Коробка передач Механическая, пятиступенчатая, трехходовая
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом и постоянно включенным приводом на передний мост
Ведущие мосты Проходного типа с верхним расположением главной передачи
Карданная передача Открытого типа с шарнирами на игольчатых подшипниках
Подвеска
Передняя Зависимая, на полуэллиптических рессорах
Задняя Зависимая, балансирная на полуэллиптических рессорах
Тормозная система
Рабочая тормозная система С пневмогидравлическим двухконтурным приводом
Вспомогательная тормозная система Тормоз-замедлитель моторного типа, компрессионный
Шины
Шины 1200х500-508 156F ИД-П284
с регулируемым давлением
Электрооборудование
Номинальное напряжение, В 24
Аккумуляторная батарея 2 шт., ёмкость 190 А/ч каждая
Прочее
Емкость топливного бака, л 300
Кабина Цельнометаллическая, 3-местная, 2-дверная
Гидроманипулятор Атлант-90 (ЛВ-185-14)ОМТЛ-70ОМТЛ-97
Коники Сварной конструкции, имеющий основание и откидные стойки, шарнирно соединенные с основанием
Буксирная поперечина Вилка-серьга, беззазорная
Дополнительное оборудование Централизованная система контроля и регулирования давления воздуха в шинах, предпусковой подогреватель

Прицеп-роспуск лесовозный 9047L

Модель прицепа-роспуска лесовозного 9047L
Весовые характеристики
Грузоподъемность, кг 10500
Масса снаряженного прицепа, кг 4500
Распределение нагрузки, кг
     - на переднюю ось 7400
     - на заднюю тележку 7400
Габаритные характеристики
Габаритные размеры, мм
     - длина 11300
     - ширина 2500
     - высота 3160
База, мм 1320
Количество осей / колес  2 / 4
Оборудование
Дышло Сварное, съемное, коробчатого сечения, из двух составных балок, складывающееся
Коники Сварной конструкции, имеющий основание и откидные стойки, шарнирно соединенные с основанием коника
Подвеска КамАЗ, балансирная, рессорная с реактивными штангами.
Тормоза Рабочие – двухконтурные, привод пневматический, тормозные механизмы всех колес – барабанного типа с АБС.
Стояночные тормоза – механические с ручным приводом на рабочие тормоза колес задней оси.
